Sensortechnologien
Zuverlässige Messung beginnt mit dem richtigen Schutz
Industriesensoren messen nicht nur. Sie sind oft auch Staub, Öldämpfen, chemischen Verunreinigungen, alternden Prozessmedien, Reinigungsrückständen, Kondensation, aggressiven Gasen oder verunreinigten Ölen ausgesetzt. Diese Einflüsse können das Sensorelement und kritische Anschlusspunkte beeinträchtigen. Mögliche Folgen sind Sensordrift, instabile Messwerte, kürzere Serviceintervalle, höherer Wartungsaufwand und eine weniger zuverlässige Prozessregelung.
Sensorenschutz ist deshalb nicht nur Zubehör, sondern ein entscheidender Faktor für stabile Messleistung in industriellen Anwendungen.
E+E Elektronik entwickelt spezielle Schutzkonzepte für Sensorelemente und kritische Sensorkomponenten (E+E Shield Technology). Welches Konzept zum Einsatz kommt, hängt von Anwendung, Medium und Betriebsbedingungen ab. Es schützt vor Umweltbelastungen und chemischen Einflüssen. Dadurch unterstützen sie eine langfristig stabile Messung und können den Wartungsaufwand senken. E+E Elektronik verwendet kein Standardkonzept für alle Anwendungen. Das Schutzniveau wird passend zur Messaufgabe gewählt.
Entdecken Sie unsere Sensortechnologien

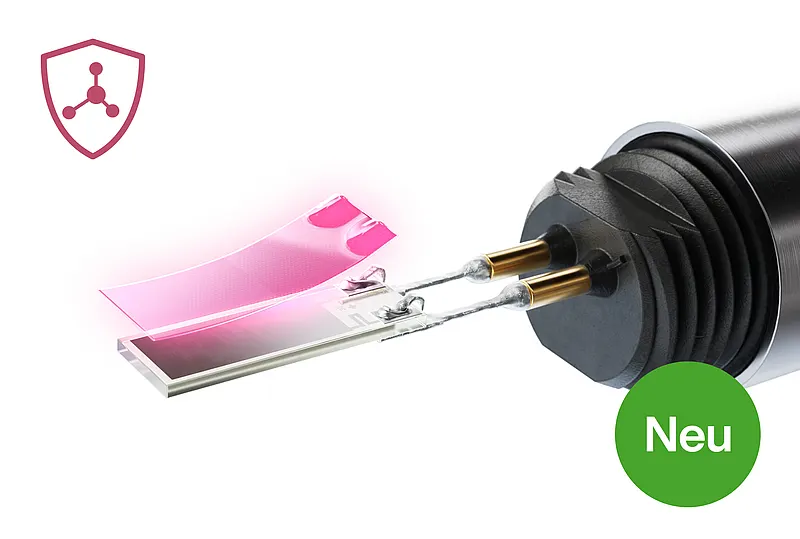

ChemShield – Schutz vor chemischer Kontamination
ChemShield Technologie ist das neue chemische Barrierekonzept von E+E Elektronik für ausgewählte Anwendungen. Es kommt dort zum Einsatz, wo chemische Verunreinigungen die Sensorleistung beeinflussen können. Die Schutzschicht wird auf definierte Bereiche wie Sensorelement und Lötstellen aufgebracht. Sie wirkt als Barriere gegen schädliche chemische Einflüsse und unterstützt eine stabile Messung in chemisch anspruchsvollen Umgebungen.
ChemShield ist besonders relevant, wenn sich Prozessmedien im Laufe der Zeit verändern, Öle altern oder oxidieren oder chemische Schadstoffe Drift am Sensorelement verursachen können. Die Technologie erweitert den Einsatzbereich ausgewählter E+E Sensoren auf Umgebungen, die einen erhöhten Schutz vor chemischer Verunreinigung erfordern.
SensShield – Schutzbeschichtung für Sensorelemente
Das SensShield Sensor Coating von E+E Elektronik ist eine Schutzschicht auf den Sensorelementen sowie auf deren Anschlüssen und Lötstellen. Es schützt den empfindlichen Messbereich vor anwendungsspezifischen Einflüssen und unterstützt eine stabile Sensorleistung in anspruchsvollen Umgebungen.
SensShield ist besonders relevant, wenn Sensorelemente Staub, Schmutz, ölhaltigen Verunreinigungen, Salzen, Feuchte oder korrosiver Belastung ausgesetzt sind. Das Sensor Coating hilft, Streuimpedanzen zu vermeiden, die durch Ablagerungen auf der aktiven Sensorfläche oder an den Anschlussleitungen entstehen können. Das verbessert die langfristige Stabilität und kann den Wartungsaufwand senken.
LeadsShield – Schutzkapselung der Sensoranschlüsse
LeadsShield Technologie schützt empfindliche Anschlusspunkte, etwa Sensoranschlüsse und Lötbereiche, vor anwendungsbedingter Belastung. Die Schutzkapselung umschließt Anschlussleitungen und Lötstellen. Dadurch werden Korrosion und Verunreinigung reduziert. Nur das Sensorelement kommt mit dem zu messenden Medium in Kontakt.
Der Schutz der Anschlusspunkte erhöht die Robustheit des Sensordesigns, ohne das Sensorelement selbst zu verändern. Das ist besonders wichtig, wenn Servicefreundlichkeit, Austauschbarkeit oder ein schnelles Ansprechverhalten erhalten bleiben sollen.
Was sind Schutzkonzepte und wie funktionieren sie?
Je nach Sensortyp und Anwendung werden das Sensorelement, empfindliche Anschlusspunkte oder bestimmte Funktionsbereiche des Sensors geschützt. Das Ziel ist immer dasselbe: Eine stabile Messleistung, ohne die Anforderungen des Prozesses zu beeinträchtigen.
Sensoren sind je nach Anwendung sehr unterschiedlichen Belastungen ausgesetzt. Bei Sensoren zur Feuchtemessung in Öl treten andere Risiken auf als bei Feuchtesensoren in Klimakammern, Abzügen oder Trocknungsprozessen. E+E Elektronik verbindet deshalb Sensorkompetenz, Applikationswissen und eigene Technologieentwicklung. So entsteht für jede Messaufgabe das passende Schutzniveau.
E+E Schutzkonzepte bilden gezielte Barrieren oder Schutzschichten an besonders belasteten Sensorteilen. Je nach Konzept umfasst das:
- Schutzbeschichtungen am Sensorelement
- chemische Barrieren gegen schädliche Verunreinigungen
- Schutz von Sensoranschlüssen und Lötstellen
- Kapselung kritischer Anschlussbereiche
- anwendungsspezifische Kombinationen aus mehreren Schutztechnologien
Das Schutzkonzept richtet sich nach den erwarteten Belastungen. Der Sensor erhält dadurch den erforderlichen Schutz und behält die Messleistung, die der Prozess erfordert.
Vorteile der E+E Schutzkonzepte
E+E Shield Technologies unterstützen eine zuverlässige Messung, wenn Verunreinigung, Alterung, chemische Belastung oder aggressive Umgebungen die Sensorleistung beeinflussen können. Sie helfen, Messwerte stabil zu halten und das Risiko von Messdrift zu reduzieren.
Jede Anwendung stellt andere Anforderungen an den Sensor. E+E Elektronik bietet deshalb Schutzkonzepte für konkrete Messaufgaben, Medien und Betriebsbedingungen. So erhält der Sensor genau das Schutzniveau, das in der Anwendung benötigt wird.
E+E Elektronik schützt die Sensorteile, die anwendungsbedingter Belastung besonders stark ausgesetzt sind. Dazu zählen Sensorelement, Sensoranschlüsse, Lötstellen und andere kritische Anschlussbereiche. Das Ergebnis ist ein robustes Sensorkonzept für reale Betriebsbedingungen.
Das Schutzkonzept muss zur Messaufgabe passen. Ist ein schnelles Ansprechverhalten wichtig, vermeidet E+E Elektronik Schutzmaßnahmen, die den Sensor unnötig verlangsamen. Dadurch lassen sich Schutz, Ansprechzeit und Servicefreundlichkeit gut aufeinander abstimmen.
Wo es erforderlich ist, unterstützen E+E Schutzkonzepte Sensordesigns mit austauschbaren Sensorelementen. Das kann den Wartungsaufwand reduzieren und die langfristige Nutzbarkeit in anspruchsvollen Industrieanwendungen erhöhen.
